关于冻干机隔板均匀性的测量方法

日期:2021-09-26 来源:欣谕仪器网www.gy17.cn

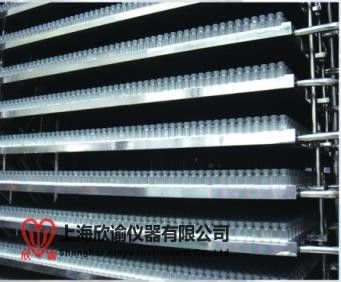

   为了测量冻干机的隔板温度均匀性,研究是在冻干设备公司(欣谕仪器)进行的评估,根据使用的方便性和许多不同温度测量装置的有效性测量的板层温度均匀性。研究对象是一个2ft2的单隔板冻干机和一个24ft24隔板冻干机。虽然其他方法也进行了研究,但在此只是讨论Z可行的方法,包括热电偶直接测量(热电偶装置),铝块、铜块间接测量和Kaye:ValProbe(ValProbe) (P/N X2534)。

热电偶装置通常被认为是隔板温度分布中的“金标准”,因为该测量是直接将传感器固定到隔板上。这里所用的方法是将热电偶固定到板层上,热电偶放置在两个交叉的4in管道胶带的交叉处,和热传导粘贴在一个1×1in的制冷中心带。还有使用带弹簧的塑料管来固定热电偶。综上所述,热电偶是非常难固定的,特别是在冻干机的背面。用于研究的欣谕冻干机只有3ft深度,在商业冻干机使用这种的方法会更难。



圆盘或不同的传导材料制成的“球”是一个简单的方法,用于间接测量方法,并且通常用于工业中的不同情况。热电偶或RTD是插入进去或粘贴在一个由热传导材料制成的扁平的圆盘上,一般导热材料选择铝或铜。然后将圆盘或球放置在隔板上。圆盘可以很容易的放置到隔板的适当位置。这种方法不需要清理残留在隔板上的粘合剂或胶带。在此研究中所使用的是2in直径的铝块或铜块,切成0.25in的厚度。绝缘胶带固定热电偶的尖端包裹在热传导的粘合剂中,并置于圆盘的顶部。

ValProbes是一个无线设备,并使用不锈钢基座和一个固定其上的RTD。该设备附有一个基座导热垫。导热垫减少到达稳定状态所需的时间,并确保特别是在真空条件下更准确的测量。类似于光盘,该设备可方便的放置在隔板的适当位置。相比于其他方法,有少许不便--需要对ValProbes进行编程,需要确保足够的电池电量,相对于其他方法,没有实时数据和上传数据到分析软件中。
