欣谕XY-FD-S2（PLC）中试型实验室冷冻干燥机、冻干机、真空冷冻干燥机，是一款由欣谕公司新型研发的冻干设备，主要用于科研，院校，生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、海产品、动植物一切您想干燥的产品，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性,另外欣谕公司可定制超低温-120度以下冷冻干燥机帮助客户解决含有防冻液、乙二醇一类特殊物料。经冷冻干燥处理的物品易于长期保存，加水后能恢复到冻干前的状态并保持原由的生化特性。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
一．主要特点：
l原位预冻干燥；
l硅油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
l搁板温度可调、可控生产工艺；
l可选配置远程电脑储存N个程序，每个程序可设24段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据；可记录所有操作痕迹；
l捕水能力强，干燥时间短；
l电脑操作，PID控制，可设置开机密码，显示干燥曲线；
l方形托盘不易变形，易于操作，便于清洗；
l配置充气阀，可充干燥惰性气体；
l干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程；
l可选在有网络的条件下可远程控制操作设定；
二．技术参数：
|
冻干机型号 |
XY-FD-S2（PLC） |
备注 |
|
|
机械性能 |
|
|
板层有效面积 |
0.2㎡ |
|
|
冷阱凝冰能力 |
3kg |
|
|
最低温度 |
≦-70℃ |
|
|
冷凝器降温速率 从+20℃到-40℃ |
≦15分钟 |
|
|
板层温度范围 |
-50~+80℃ |
|
|
板层冷却速率 从+20℃到-40℃ |
≦60分钟（空载） |
|
|
板层升温速率 从-40℃到+20℃ |
≦60分钟（空载） |
|
|
抽气速率： 从大气压抽至10pa |
≦15分钟 |
空载 |
|
冻干箱极限真空 |
≦5pa |
空载极限可达1pa |
|
操作界面 |
手动+半自动+自动 |
|
|
界面操作实现 |
各功能一键式操作 |
|
|
装瓶能力（约） |
OD 16mm 770支 |
|
|
OD 22mm 400支 |
|
|
|
盘装液体 |
Max 3L |
|
|
|
冻干箱 |
|
|
材料 |
ANSI 304 |
|
|
板层 |
2（可用）+1（辐射板） |
板层间距和板层尺寸可根据客户要求调整 |
|
板层尺寸 |
280（宽）*360（深）*20（厚） |
|
|
板层间距 |
70mm |
|
|
板层最低温度 |
-55℃ |
|
|
隔板控温 |
真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。 |
|
|
温度均匀性 |
±1℃ |
|
|
表面粗糙度 |
Ra≤0.5 μm |
|
|
板层平整度 |
≤± 0.5 mm / m2 |
|
|
板层结构形式 |
上下表面均无焊点的内焊法 |
|
|
冻干箱门 |
高透光亚克力50mm |
|
|
锁门方式 |
手动锁门 |
|
|
|
冷阱 |
|
|
材料 |
ANSI 304不锈钢 |
|
|
盘管形式 |
内置于冷阱 |
|
|
冷阱最低温度 |
-70℃ |
|
|
除霜方式 |
一键化霜 |
|
|
|
加热系统 |
|
|
循环泵 |
德国威乐WILO |
|
|
导热油 |
美国道康宁5cs 低粘度硅油 |
|
|
电加热 |
1kw |
|
|
板式换热器 |
瑞典阿法拉伐技术 |
|
|
加热速率 |
1℃/min |
|
|
|
真空系统 |
|
|
真空泵 |
浙江谭氏2XZ-6C |
真空泵外置(XY冻干机专用T型泵) |
|
真空泵泵头阀 |
宁波捷柯达高真空截止阀 |
|
|
真空探头 |
英国“爱德华”EDWARDS APG |
|
|
抽速 |
6L/S |
|
|
功率 |
0.55KW |
|
|
接口 |
KF25 |
|
|
连接管 |
KF25真空不锈钢波纹管 |
|
|
|
复压掺气系统 |
|
|
真空微调阀 |
西玛特 SIEGV |
|
|
真空充气阀 |
西玛特 SIEGV |
|
|
呼吸器 |
0.22um |
|
|
|
制冷系统 |
|
|
制冷方式 |
复叠式制冷 |
|
|
制冷剂 |
一元R404a,二元R23 |
|
|
冷却方式 |
风冷 |
|
|
压缩机 |
法国泰康1HP*2台 |
|
|
油分 |
美国ALCO |
|
|
干燥过滤器 |
丹麦DANFOSS |
|
|
压力控制器 |
丹麦DANFOSS |
|
|
电磁阀 |
意大利CASTEL |
|
|
|
电控系统 |
|
|
PLC |
信捷XINJIE |
|
|
触摸控制器 |
信捷XINJIE |
|
|
低压电气 |
正泰 |
|
|
技术优势 |
|
|
|
1 |
友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示； |
|
|
2 |
“配方管理”可设置无数条冻干工艺曲线； |
|
|
3 |
“冷冻干燥”自动过程有阶段显示功能，并可任意跳段； |
|
|
4 |
“冷冻干燥”过程中可对配方进行随时调整； |
|
|
5 |
具有数据、曲线两种记录功能，可根据批号随时调用或打印； |
|
|
6 |
可存储大量数据、曲线记录； |
|
|
7 |
各个真空度、温度曲线由多种颜色显示，并可任意设置“显示”或“隐藏”； |
|
|
8 |
“冷冻干燥”完成后，可将“数据曲线”、“历史记录”、等记录一起打印，可作为批产品的详细批记录进行保存； |
|
|
控制系统 |
上海欣谕XY-HOS-V1 |
|
|
主要电器元件 |
法国 施耐德 |
|
|
|
尺寸和重量 |
|
|
整机结构 |
真空泵外置 |
|
|
冻干机参考尺寸 |
1200*1000*1700mm |
|
|
重量（约） |
500kg |
|
|
|
电力供应 |
|
|
电压 |
220VAC 50HZ |
|
|
装机功率 |
3KW |
实际功耗小于3kw |
|
环境温度 |
5~25℃ |
|
欣谕冻干机选配功能：
通常的标配为手动和自动双系统；
可根据用户厂房设计冻干机；
可根据用户要求选择技术配置；
可根据用户要求选择螺杆式压缩机；
可根据用户要求选择真空泵组形式；
共晶点测试仪
冻干终点判断功能
进口品牌真空泵
真空泵防返油装置
油雾过滤系统
真空调节系统
LYO-CONTROL软件系统
数据记录仪
回填过滤器
自动回填及排水控制系统
电容式真空计
外接挂瓶装置
非标定制www.gy17.cn www.xinyu17.com

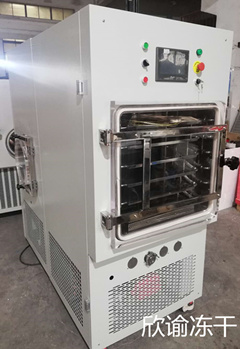

三．界面和外观照片参考
