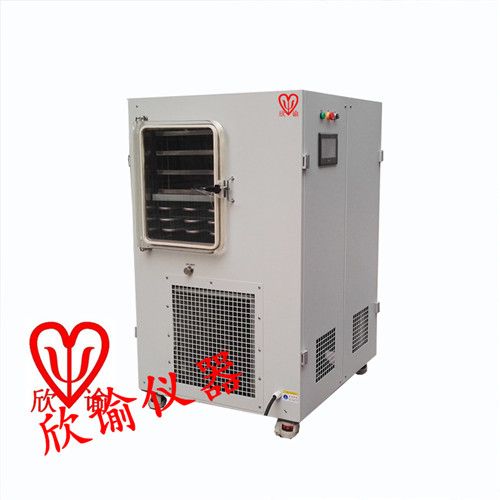

欣谕XY-FD-S7中试冻干机多肽生物冷冻干燥机0.7平方石墨烯中试冻干机

机械性能

板层有效面积

0.7㎡

冷阱凝冰能力

8kg

最低温度

≦-70℃

冷凝器降温速率

从+20℃到-40℃

≦15分钟

XY冻干冷却标准

板层温度范围

-50~+80℃

XY冻干温度范围

板层冷却速率

从+20℃到-40℃

≦60分钟（空载）

XY冻干隔板降温标准

板层升温速率

从-40℃到+20℃

≦60分钟（空载）

XY冻干隔板升温标准

抽气速率：

从大气压抽至10pa

≦15分钟（空载）

XY冻干真空标准速率

冻干箱极限真空

≦5pa（空载）

XY冻干真空标准

操作界面

手动+半自动+自动

界面操作实现

各功能一键式操作

盘装液体

Max 10L

冻干箱

材料

ANSI 304

板层

4（可用）+1（辐射板）

板层间距和板层尺寸可根据客户要求调整

板层尺寸

360（宽）*480（深）*20（厚）

板层间距

50mm

板层最低温度

-50℃

隔板控温

真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。

温度均匀性

±1℃

XY冻干隔板控温精度

表面粗糙度

Ra≤0.5 μm

板层平整度

≤± 0.5 mm / m2

板层结构形式

上下表面均无焊点的内焊法

冻干箱门

高透光亚克力50mm

锁门方式

手动锁门

冷阱

材料

ANSI 304不锈钢

盘管形式

内置于冷阱

冷阱最低温度

-60℃

除霜方式

常温自然化霜

加热系统

循环泵

德国威乐WILO

导热油

美国道康宁5cs 低粘度硅油

电加热

1kw

板式换热器

瑞典阿法拉伐技术

加热速率

1℃/min

真空系统

真空泵

浙江谭氏2XZ-8C

真空泵外置

真空泵泵头阀

西马特

真空探头

成都正华APG

抽速

8 L/S

功率

1.1KW

接口

KF40

连接管

KF40真空不锈钢波纹管

制冷系统

制冷方式

复叠式制冷

制冷剂

一元R404a,二元R23

冷却方式

风冷

压缩机

法国泰康1.5HP*2台

油分

美国ALCO

干燥过滤器

丹麦DANFOSS

压力控制器

丹麦DANFOSS

电磁阀

意大利CASTEL

电控系统

PLC

XINJIE

触摸屏

XINJIE

低压电气

正泰

技术优势

1

友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示；

2

“配方管理”可设置数条冻干工艺曲线；

3

“冷冻干燥”自动过程有阶段显示功能，并可任意跳段；

4

“冷冻干燥”过程中可对配方进行随时调整；

5

具有数据、曲线两种记录功能，可根据批号随时调用或打印；

控制系统

上海欣谕HOS-V1

尺寸和重量

整机结构

真空泵外置

冻干机参考尺寸

800*1000*1800mm

重量（约）

350kg

电力供应

电压

380VAC或220VAC 50HZ

装机功率

4.5KW

实际功耗小于4.5kw

环境温度

5~25℃
