欣谕XY-FD-S15中型冷冻干燥机、触摸屏PLD冻干机

欣谕XY-FD-S15PLD中试型冷冻干燥机、冻干机、真空冷冻干燥机，是一款由欣谕公司新型研发的冻干设备，主要用于科研，院校，生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干..

销售热线：021-51093712

欣谕XY-FD-S15PLD中试型冷冻干燥机、冻干机、真空冷冻干燥机，是一款由欣谕公司新型研发的冻干设备，主要用于科研，院校，生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、海产品、动植物一切您想干燥的产品，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性,另外欣谕公司可定制超低温-120度以下冷冻干燥机帮助客户解决含有防冻液、乙二醇一类特殊物料。经冷冻干燥处理的物品易于长期保存，加水后能恢复到冻干前的状态并保持原由的生化特性。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。

一．主要特点：
原位预冻干燥；
硅油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
搁板温度可调、可控生产工艺；
可储存14个程序，每个程序可设30段，冷冻干燥机在运行过程中可修改程序参数，并记录最后的干燥曲线；
由于干燥室与冷阱为分体结构，捕水能力强，干燥时间短；
触摸屏操作，PID控制，可设置开机密码，显示干燥曲线；
方形托盘不易变形，易于操作，便于清洗；
配置充气阀，可充干燥惰性气体；
干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程；
可选配PLC控制系统以及上位机软件实现远程控制。

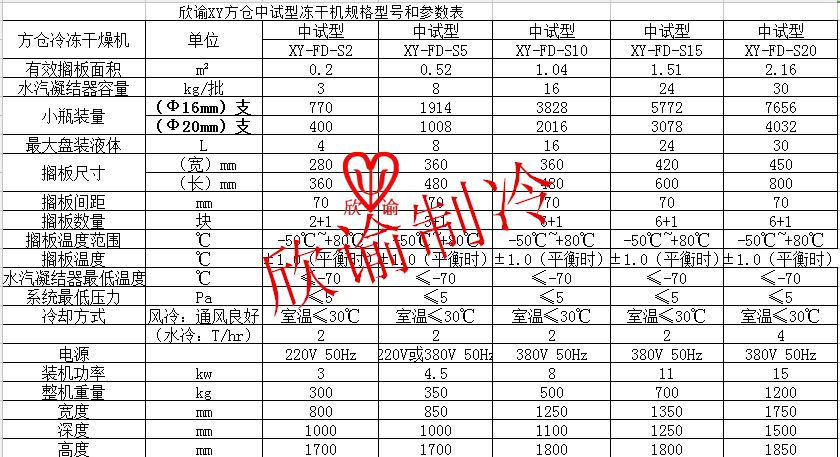

二．技术参数：

冻干机型号	XY-FD-S15	备注
	机械性能
板层有效面积	1.51㎡
冷阱凝冰能力	24kg
最低温度	≦-70℃
冷凝器降温速率从+20℃到-40℃	≦15分钟
板层温度范围	-50~+80℃
板层冷却速率从+20℃到-40℃	≦60分钟（空载）
板层升温速率从-40℃到+20℃	≦60分钟（空载）
抽气速率：从大气压抽至10pa	≦15分钟
冻干箱极限真空	≦5pa
操作界面	手动+半自动+自动
界面操作实现	各功能一键式操作
装瓶能力（约）	OD 16mm 5772支
装瓶能力（约）	OD 22mm 3078支
盘装液体	Max 24L
	冻干箱
材料	ANSI 304不锈钢
板层	6（可用）+1（辐射板）
板层尺寸	420（宽）600（深）20（厚）	板层间距和板层尺寸可根据客户要求调整
板层间距	70mm	板层间距和板层尺寸可根据客户要求调整
板层最低温度	-55℃
隔板控温	真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。
温度均匀性	±1℃
表面粗糙度	Ra≤0.5 μm
板层平整度	≤± 0.5 mm / m2
板层结构形式	上下表面均无焊点的内焊法
冻干箱门	高透光亚克力50mm
锁门方式	手动锁门
	冷阱
材料	ANSI 304
盘管形式	外置于冷阱
冷阱最低温度	-70℃
除霜方式	电加热辅助+常温化霜
冷阱门	高透光亚克力
锁门方式	手动锁门
	加热系统
循环泵	德国威乐
导热油	美国道康宁5cs 低粘度硅油
电加热	3kw
板式换热器	瑞典阿法拉伐技术
加热速率	1℃/min
	真空系统
真空泵	浙江谭氏2XZ-15C 或者日本爱发科VDN401 或者德国莱宝D40C	真空泵外置(XY冻干机专用T型泵)
真空泵泵头阀	宁波捷柯达高真空截止阀
真空探头	济宁ZJ-52T
真空泵抽速	~15L/min
真空泵功率	1.5KW
真空泵接口	KF40
连接管	KF40真空不锈钢波纹管
	制冷系统
制冷方式	复叠式制冷
制冷剂	一元R404a,二元R23
冷却方式	风冷
压缩机	法国泰康4HP*2台
油分	美国ALCO
干燥过滤器	丹麦DANFOSS
压力控制器	丹麦DANFOSS
电磁阀	意大利CASTEL
	电控系统
触摸屏	台达DOP-B 7寸高彩人机界面
控制系统	YLLD820
电器元件	施耐德、正泰等
	尺寸和重量
整机结构	真空泵外置
冻干机尺寸	135012501800mm
重量（约）	700kg
	电力供应
电压	380VAC 50HZ
装机功率	11KW	实际功耗<8kw
环境温度	5~25℃

*以上数据仅供参考，可根据用户要求定制，最终数据以合同为准。

通常标配基本型的触摸屏操作系统，也可根据用户要求选择PLC和以太网远程控制系统；
2.可根据用户要求选择风冷或者水冷的冷却方式；
3.可根据用户厂房设计冻干机；
4.可根据用户要求选择技术配置；
5.可根据用户要求选择真空泵品牌类型；

欣谕XY生产型冻干机规格型号与参数
型号		XY-FD-S30	XY-FD-S50	XY-FD-S70	XY-FD-S100	XY-FD-S150	XY-FD-S200	XY-FD-S250	XY-FD-S300	XY-FD-S350	XY-FD-S400
隔板面积（M2）		3	5	7	10	15	20	25	30	35	40
有限隔板面积（M2)		2.8	5.5	7.75	10.33	14.76	20.31	24.38	29.7	36	40.5
装瓶数	个/Φ16MM	13300	24800	34800	46400	66400	92800	109700	133600	153600	182200
装瓶数	个/Φ22MM	6800	12700	17800	23700	33900	47400	56000	68300	70500	93000
散装溶液量（L)		60	105	140	220	290	400	480	590	590	800
隔板尺寸	宽（MM)	615	915	915	915	1215	1215	1215	1515	1515	1515
隔板尺寸	深（MM）	915	1215	1215	1215	1215	1520	1520	1520	1830	1830
隔板数量（个）		5+1	5+1	7+1	9+1	10+1	11+1	13+1	13+1	13+1	15+1
隔板间距（MM）		100
隔板温度范围（℃）	-55～+70
冷凝器温度（℃）		-70
冷凝器最大捕水量KG）		65	105	140	220	290	400	530	640	750	750
压缩机		S4T-8.2Y*2	S4G-12.2Y*2	S6J-16.2Y*2	S6H-20.2Y*2	S6F-30.2Y*2	S6F-25.2Y*2	S6F-30.2Y*3	S6G-30.2Y*3	S6F-30.2Y*4	S6F-30.2Y*4
真空泵		E2M40	E2M40	E2M80	E2M80	E2M175	E2M275	E2M275	E2M275	E2M275	E2M275
罗茨泵					EH250	EH250	EH500	EH1200	RH1200	RH1200	RH1200
循环泵		SD40/10	TOP-SD65/13	TOP-SD65/13	TOP-SD65/13	TOP-SD65/13	CNF40	CNF50	CNF50	CNF50	CNF50
水环泵		LEM25	LEM25	2BV2070	2BV2070	2BV2070	LEZM125	LCM150	LEM150	LEM150	LEM150
主阀口径		250	400	400	400	500	600	600	700	800	800
电加热		6	10	14	20	30	40	50	60	70	80
极限真空（Pa）	1
系统泄露率（PA.m³/S)	0.1
装机功率（KW）		30	43	55	72	103	141	151	182	212	222
冷却水量(m³/H)		7	11	16	18	25	37	37	42	50	50
压缩空气	0.6～0.8Pa
长（MM)		3700	4300	5000	5800	6200	6500	6600	6600	6600	6600
宽（MM）		1800	2300	2600	2500	2500	2600	2600	2600	2700	2700
高（MM）		3000	3700	3000	3400	4100	4100	4300	4600	4800	4800
设备重量（KG)		5600	11000	12000	15000	21200	23800	2800	31000	34000	36000
纯蒸汽耗量（KG）		100	130	150	200	230	280	320	380	380	450
纯水/注射水量（L/M）		90	120	150	160	200	230	260	280	280	300

可选CIP和SIP功能；
通常的标配为手动和自动双系统；
可根据用户厂房设计冻干机；
可根据用户要求选择技术配置；
可根据用户要求选择螺杆式压缩机；
可根据用户要求选择真空泵组形式；
欣谕冻干机选配功能：
· 共晶点测试仪
· 冻干终点判断功能
· 进口品牌真空泵
· 真空泵防返油装置
· 油雾过滤系统
· 真空调节系统
· LYO-CONTROL软件系统
· 数据记录仪
· 回填过滤器
· 自动回填及排水控制系统
· 电容式真空计
· 外接挂瓶装置
· 非标定制
