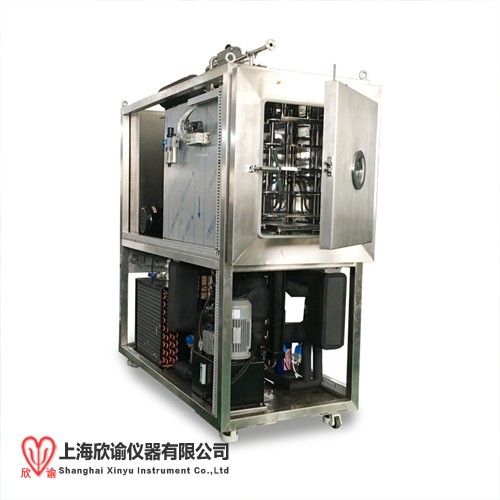

欣谕深冷定制型-120℃真空冷冻干燥机，是一种由欣谕公司新型研发的深冷冻干仪器设备，主要针对一些含有醇类等防冻的特殊有机物料进行冻干，特别一些中药液含有有机成分根据相似相容原理都会添加乙醇或者一些有机材料，那么Z后干燥过程中怎么解决了，就必须用到低于此有机材料结晶点的温度才能满足。欣谕生产的冻干机用于科研，院校，生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、虫草等中草药、海产品、动植物一切您想干燥的产品，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性。经冷冻干燥处理的物品易于长期保存，加水后能恢复到冻干前的状态并保持原由的生化特性。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
主要特点：
原位预冻干燥；
硅油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
搁板温度可调、可控生产工艺；
可储存N个程序，每个程序可设24段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据；可记录所有操作痕迹；
由于干燥室与冷阱为分体结构，捕水能力强，干燥时间短；
电脑操作，PID控制，可设置开机密码，显示干燥曲线；
方形托盘不易变形，易于操作，便于清洗；
配置充气阀，可充干燥惰性气体；
干燥室采用玻璃视镜不锈钢舱门，在操作过程中能清晰观察物料的变化过程；
在有网络的条件下可远程控制操作设定；
制造标准 型号：XY-FD-S5F | cGMP | ||||
A、干燥箱（含0.52m2板层） | |||||
序号 | 名称 | 型号/规格/材质 | 数量 | ||
1 | 干燥箱 | 316L不锈钢 | 1套 | ||
2 | 板层 | 316L不锈钢 | 1套 | ||
尺寸：450×300×12mm | 3+1层 | ||||
3 | 箱门 | 不锈钢门板加视镜玻璃 | 1套 | ||
4 | 验证孔 | 1个 | |||
5 | 制品测温探头 | Pt-100 热电阻A级 | 3支 | ||
性能参数 | |||||
1 | 设计压力 | 常压 | |||
2 | 设计温度 | 常温 | |||
3 | 光洁度 | Ra≤0.4µm | |||
4 | 平整度 | ±0.5mm/m | |||
5 | 板层Z低温度 （搁板进口） | -60℃ | |||
6 | 板层Z高温度 | +70℃ | |||
7 | 板层温度均匀性 | ±1°C（空载平衡后） | |||
8 | 搁板间距 | 100mm | |||
9 | 干燥箱外形 | 矩形仓体 | |||
10 | 保温层 | 聚氨酯发泡材料 | |||
11 | 开门方向 | 左开门 | |||
12 | 开门角度 | 大于110度 | |||
13 | 门密封条 | O型硅橡胶 | |||
技术优势 | |||||
1 | 采用316不锈钢板材，保证箱体表面光洁度，从而保证无菌要求； | ||||
2 | 板层具有很高强度，能够耐受长期使用； | ||||
3 | 板层通过机械加工，可保证高要求平整度； | ||||
4 | 欣谕定制板层控温精度±0.5℃（PID调节）； | ||||
B、冷凝器（含盘管） | |||||
序号 | 名称 | 型号/规格/材质 | 数量 | ||
1 | 冷凝器 | 304 不锈钢 | 1套 | ||
2 | 冷凝盘管 | 304 不锈钢 | 1套 | ||
3 | 冷凝器测温探头 | Pt-100 热电阻A级 | 1支 | ||
性能参数 | |||||
1 | 设计压力 | 常压 | |||
2 | 设计温度 | 常温 | |||
3 | 光洁度 | Ra≤0.6um | |||
4 | 盘管Z低温度 | -120℃ | |||
5 | 冷凝器捕冰能力 | 5Kg/批 | |||
6 | 冷凝器外型 | 圆形舱体 | |||
技术优势 | |||||
1 | 均采用不锈钢板材制作，保证箱体表面光洁度，从而保证无菌要求； | ||||
C、制冷系统 | |||||
序号 | 名称 | 型号/规格/材质 | |||
1 | 压缩机型号及数量 | 法G泰康TAG2516Z1台 | |||
2 | 制冷剂 | 绿色环保型混合工质冷媒 | |||
3 | 油分离器 | ESK或同等品牌 | |||
4 | 过滤器 | EMERSON或同等品牌 | |||
5 | 压力表 | 瑞士 REFCO | |||
6 | 电磁阀 | 丹麦 DANFOSS | |||
性能参数 | |||||
1 | 板层制冷速度（空载） （搁板进口） | +20 ～-40°C ≤ 60minutes | |||
2 | 冷凝器制冷速度（空载） | +20 ～ -40°C ≤ 30 minutes | |||
技术优势 | |||||
1 | 压缩机采用法G泰康机组，性能稳定、可靠； | ||||
2 | 采用符合蒙特利尔公约的环保型制冷剂； | ||||
3 | 制冷系统具有各项保护功能，连锁保护； | ||||
D、真空系统 | |||||
序号 | 名称 | 型号/规格/材质 | 数量 | ||
1 | 真空泵 | 鲍斯 BAOSI BSV30 | 1台 | ||
2 | 泵阱隔离阀 | DN-40mm | 1个 | ||
3 | 泵头阀 | 西玛特SIEGV | 1个 | ||
4 | 真空探头 | 美G POSIFA | 1个 | ||
5 | 真空泵油雾过滤器 | KF40 | 1个 | ||
性能参数 | |||||
1 | J限真空 | 1Pa | |||
2 | 抽气速度 | 从大气压抽至10pa≤30min | |||
3 | 泄漏率 | 5×10-3pa.m3/sec | |||
技术优势 | |||||
1 | GX泵头阀与真空泵同时打开和关闭，可大大防止真空泵油逆向扩散； | ||||
E、复压掺气系统 | |||||
序号 | 名称 | 型号/规格/材质 | 数量 | ||
1 | 过滤器 | 0.22µm | 1个 | ||
2 | 掺气阀 | 西玛特SIEGV | 1个 | ||
3 | 管道 | 304不锈钢 | 1套 | ||
技术优势 | |||||
1 | 管道全部采用卫生级3A标准，保证内外壁光洁； | ||||
F、循环系统 | |||||
序号 | 名称 | 型号/规格/材质 | 数量 | ||
1 | 循环泵 | 全封闭屏蔽泵 GL-270 | 1台 | ||
2 | 导热油 | 低粘度硅油 | 适量 | ||
3 | 电加热 | 1Kw | 1支 | ||
4 | 板式热交换器 | 瑞典“阿法拉伐” | 1个 | ||
5 | 导热油测温探头 | Pt-100 热电阻A级 | 2支 | ||
6 | 温度控制器 | 丹麦“丹佛斯” | 1个 | ||
性能参数 | |||||
1 | 加热速度 | 1°C/min | |||
2 | 硅油粘度 | 5cSt 25℃ | |||
技术优势 | |||||
1 | 电加热采用PID串级能量调节控制，可以Z有效的利用加热能源； | ||||
G、电气控制系统 | |||||
序号 | 名称 | 型号/规格/材质 | 数量 | ||
1 | 电气标准 | IEC60204-1 | ／ | ||
2 | PLC | 欧姆龙 | 1套 | ||
3 | 触摸屏工控电脑 | 中G | |||
4 | 空气开关 | 施耐德 | ／ | ||
5 | 电气保护等级 | IP22 | ／ | ||
6 | 软件系统 | PSCC | 1套 | ||
控制方式 | 手动、半自动和自动控制 | ||||
软件功能 | |||||
1 | 流程： 冻干流程 | ||||
2 | 灵活的配方功能： 冻干配方 | ||||
3 | 批报表功能 | ||||
4 | 实时曲线和历史曲线 | ||||
5 | 实时报警和报警日志 | ||||
6 | 自动、半自动、手动在任何节点任意切换； | ||||
7 | 三级用户权限管理 | ||||
8 | 支持电脑手机远程监控 | ||||
H、公用工程清单 | |||||
1 | 总装机功率 | 6Kw (三相380V, 50Hz, 1Phase,3Wire) | |||
以上数据仅供参考，以实际设计图纸为准 | |||||
I、设备主要参数 | |||||
1 | 整机结构 | 一体式 | |||
2 | 外型尺寸 | 约1900×900×1900mm | |||
3 | 整机重量 | 约1000Kg | |||
以上数据仅供参考，以实际设计图纸为准 | |||||
